如何导出plc梯形图成pdf

如果您使用的是西门子的TIA Portal编程软件，按照以下步骤可以将PLC梯形图导出为PDF格式的文件：

1. 在TIA Portal中打开要导出的PLC项目。

2. 打开您希望导出为PDF格式的PLC梯形图。可以通过“PLC程序”下面的“梯形图”图标，或者通过导航菜单（“门体”-“PLC程序”-“梯形图”）来打开梯形图。

3. 在梯形图编辑器中，单击屏幕左上角的“文件”按钮，并选择“导出”作为选项。

4. 从“导出”弹出对话框中选择“PDF”文件类型，并选择导出文件保存的位置和文件名。

5. 点击“导出”按钮，即可将PLC梯形图导出为PDF格式的文件。

如果您使用的是其他品牌的PLC编程软件，则导出PDF文件的步骤可能有所不同，但导出的过程通常类似。本答案仅供参考，具体操作请参考您使用的PLC编程软件的官方文档。

这个Plc梯形图，实现单按钮控制电动机启停，(即第一次按下电动机转，第二次按下电动机停)，看不懂？

网络1243的顺序看1，第一次按 I0.0, M0.0得电，2，M0.0得电，M0.1置位保持，4，M0.1置位，Q0.0电机输出保持，Q0.1常开点闭合，Q0.1常闭点断开3，第二次按I0.0, M0.0得电，复位M0.1，Q0.0电机停止

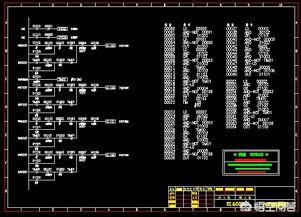

PLC梯形图到底怎么看？

首先，梯形图是按自上而下、从左到右的顺序排列的。

两侧的垂直公共线成为母线。 然后，梯形图中采用了“软继电器”。 在梯形图中常用“能流”来分析PLC程序的工作情况。这个“能流”就是一个假想的电流，其方向是“从左到右”。

拓展资料

梯形图（LAD, LadderLogic Programming Language）是PLC使用得最多的图形编程语言，被称为PLC的第一编程语言。

梯形图语言沿袭了继电器控制电路的形式，梯形图是在常用的继电器与接触器逻辑控制基础上简化了符号演变而来的，具有形象、直观、实用等特点，电气技术人员容易接受，是目前运用上最多的一种PLC的编程语言。

在PLC程序图中，左、右母线类似于继电器与接触器控制电源线，输出线圈类似于负载，输入触点类似于按钮。梯形图由若干阶级构成，自上而下排列，每个阶级起于左母线，经过触点与线圈，止于右母线。

plc中梯形图程序主要包括？

若不包括前期的PLC系统设计、接线图设计，从PLC系统柜内接线结束开始，程序设计涉及以下内容： 1、整理IO表，明确各IO地址对应的现场信号。也可以为各IO地址分配一个简明的符号，为下一步导入符号做编程准备。 2、编程。 主要是根据工艺设计的要求，采用梯形图、语句表、流程图等形式进行编程，实现工艺设计的要求。 编程一般有离线编程、在线编程两种方式，前者只在编程设备上进行，编程结束再下载到PLC；后者需要编程设备与PLC实时通讯，所编的程序即刻存到PLC中。 3、程序调试 可以分为出厂调试和现场调试，目的是测试、验证程序是否实现了工艺设计的要求。
